Fabrica De Manipulador À Vácuo Para Sacaria

Fabrica de Manipulador a Vacuo para Sacaria com Engenharia Aplicada

A fabrica de manipulador a vacuo para sacaria projeta e fabrica equipamentos para movimentacao de sacos de rafia, kraft, multifolha e laminados com massa unitaria ate 50kgf e dimensoes ate 800x500x150mm. A capacidade produtiva e de 30 unidades/mes com lead time de 50 dias e sistema de gestao da qualidade ISO 9001 vigente com auditoria anual independente.

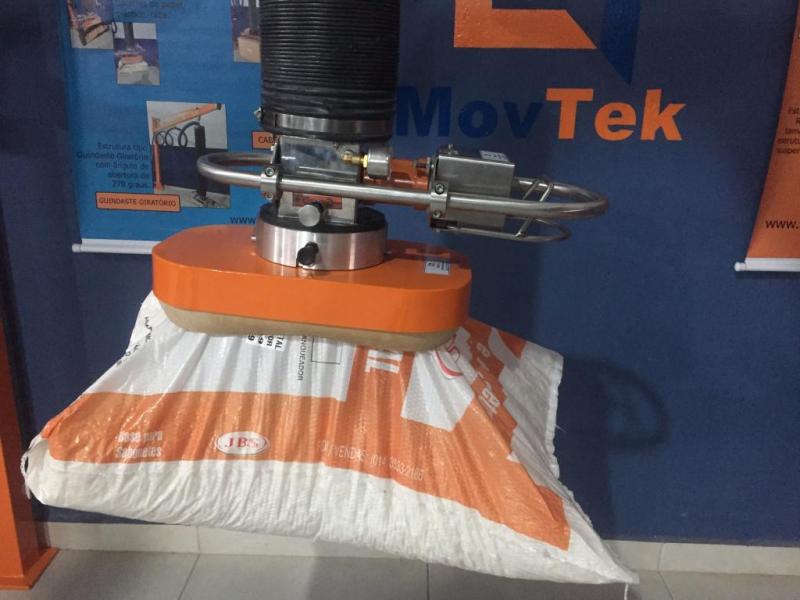

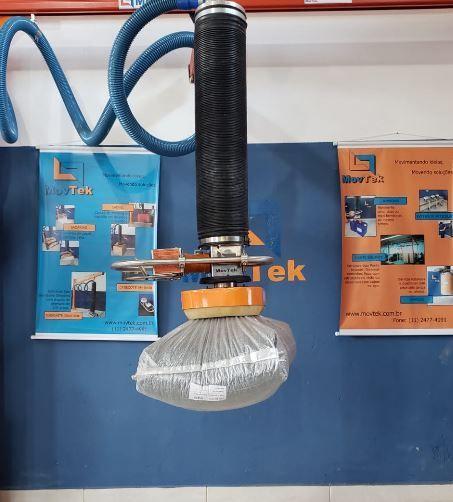

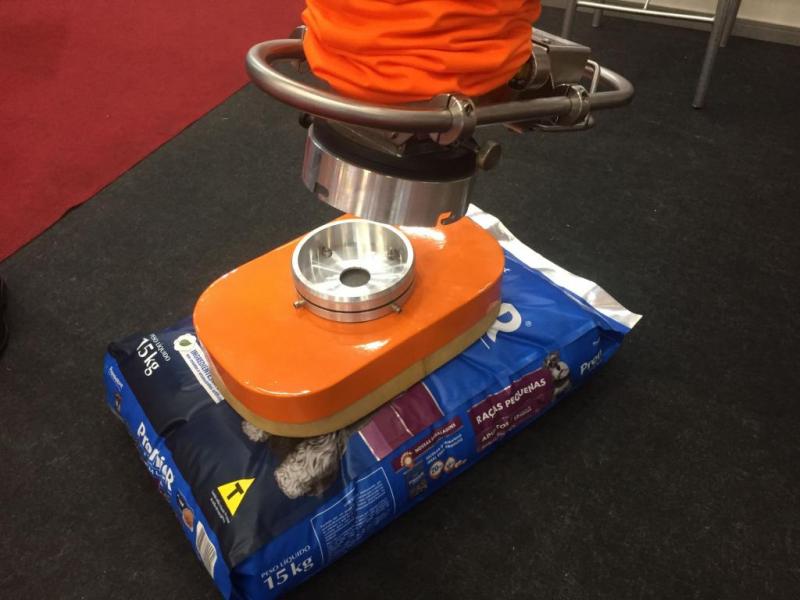

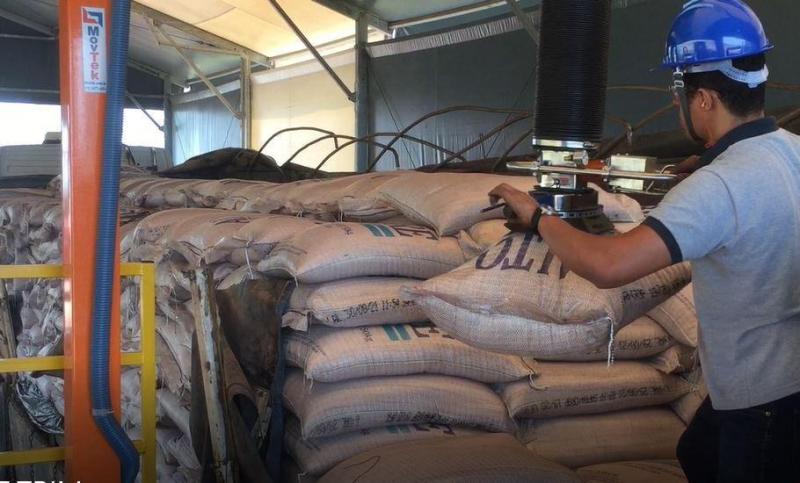

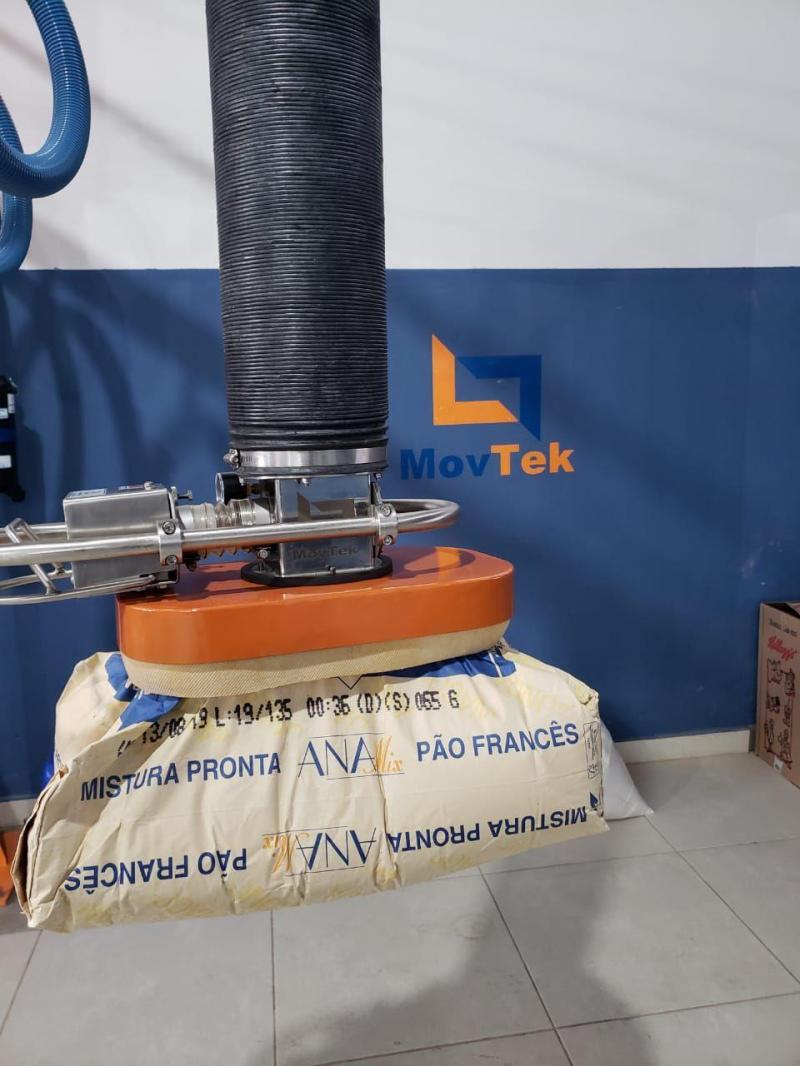

O efetuador padrao utiliza ventosa retangular 700x300mm em borracha NBR Shore 60A com labio multiplo de cinco anteparos, mantendo coeficiente de retencao K=2.5 conforme metodo VDI 2243 mesmo em sacos de rafia trancada com porosidade superficial elevada. A bomba centrifuga regenerativa multiestagio de 4kW IP55 IE3 entrega depressao de -680mbar e vazao volumetrica 260m3/h, garantindo aderencia robusta em sacos de cimento, racao animal e fertilizantes.

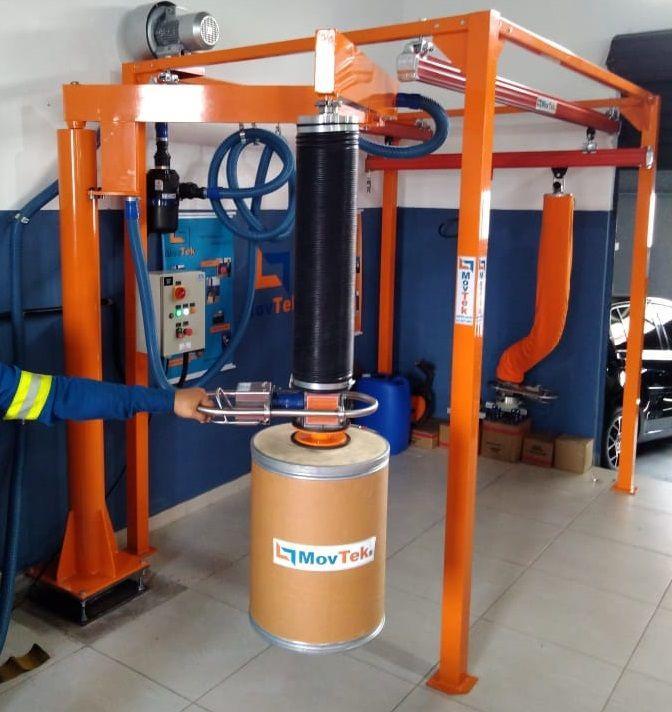

A estrutura de coluna fixa em aco SAE 1020 com tratamento epoxi 80 micrometros oferece resistencia ASTM B117 superior a 720 horas em nevoa salina, adequada para industrias quimicas e mineracao. O envelope de trabalho 360° com alcance horizontal 3.000mm e altura util 2.800mm cobre pallets PBR-1 1.000x1.200mm e estrados especiais 1.100x1.100mm em qualquer orientacao.

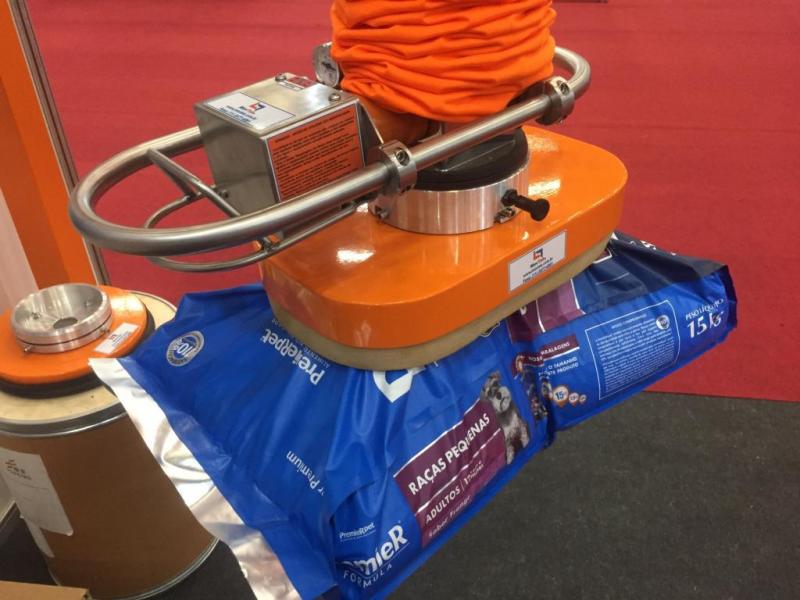

O ciclo medio cronometrado e de 8s por saco quando integrado a esteira de alimentacao, sustentando throughput de 450 sacos/hora com OEE de 90% em regime de tres turnos. O sistema de balanceamento por joystick proporcional reduz esforco do operador a menos de 3kgf, conforme limite recomendado pela NR-17 para movimentacao manual continua.

O sistema de seguranca atende ISO 13849-1 PLd categoria 3 com valvula de retencao mantendo saco suspenso por mais de 60 segundos em queda de pressao, sensor de presenca tipo PNP NO/NC e parada de emergencia STO. A conformidade NR-12 e NBR ISO 12100 e atestada por dossie tecnico de 320 paginas com Analise de Risco quantitativa e ART CREA do engenheiro mecanico responsavel.

O MTBF do sistema completo supera 15.000 horas em ensaios de durabilidade conforme MIL-STD-810G, com manutencao preventiva semestral que inclui troca de filtros coalescentes 0.01 micrometros e lubrificacao de mancais com graxa NLGI-2. Os componentes eletricos sao certificados RoHS e o equipamento inclui FAT Factory Acceptance Test com protocolo IQ-OQ-PQ. O retorno sobre investimento medio em plantas de cimento e fertilizantes e de 10 meses.
