Manipulador De Sacos A Vácuo

Manipulador de Sacos a Vacuo para Ensaque Industrial Ergonomico

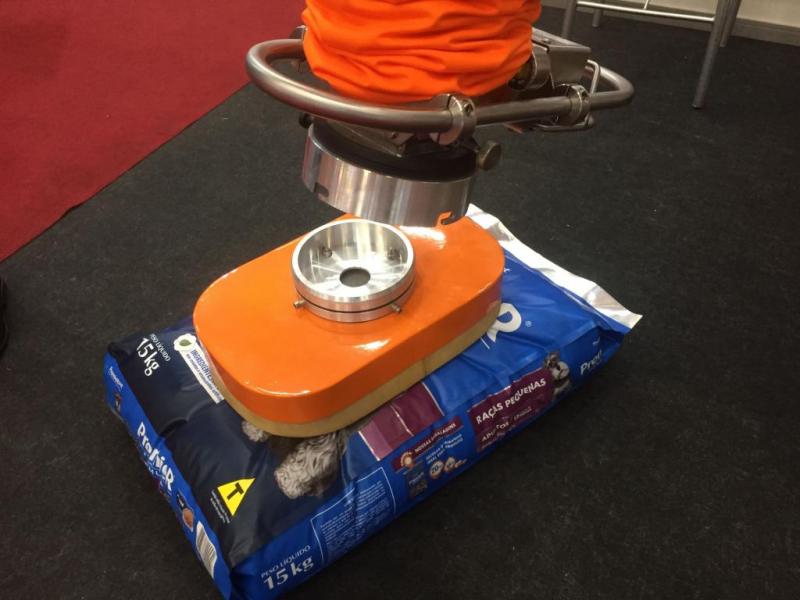

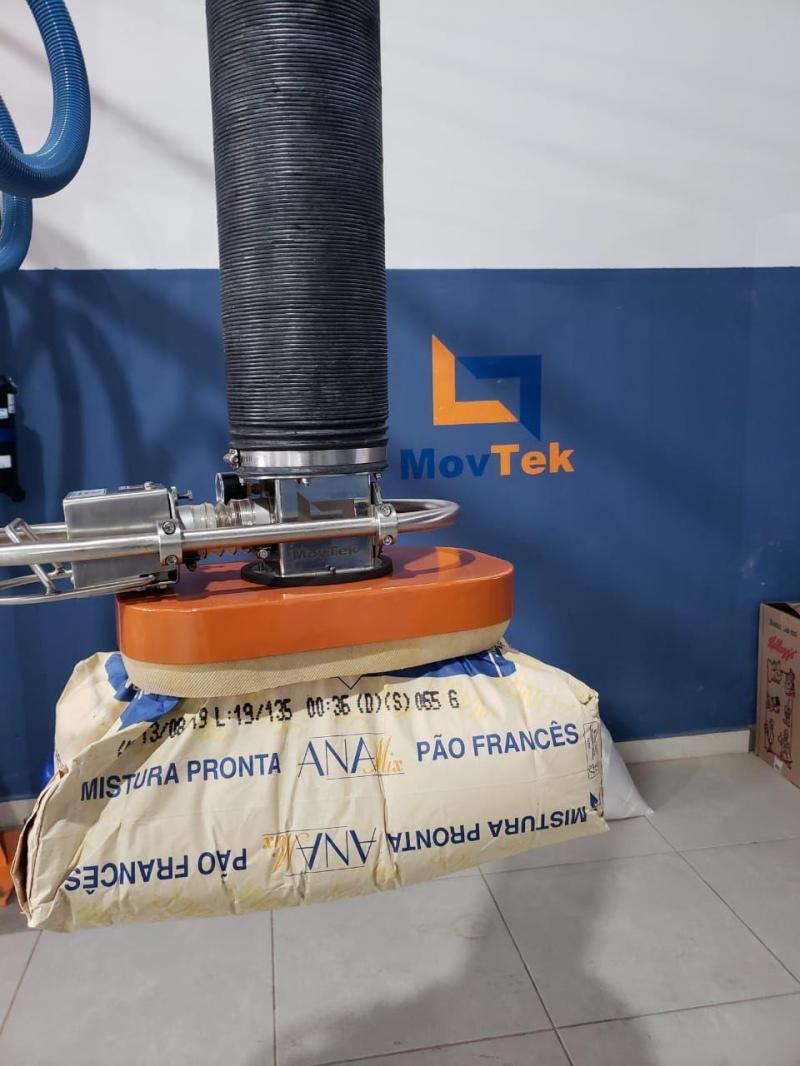

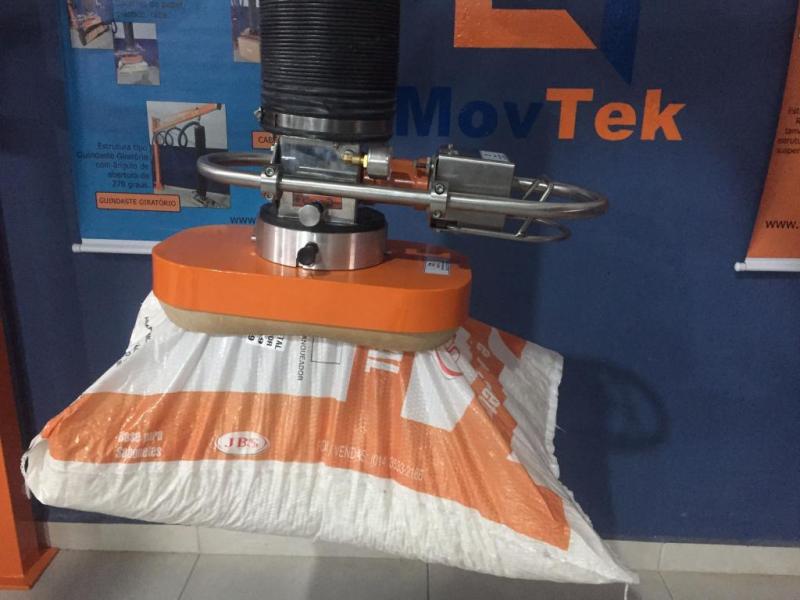

O manipulador de sacos a vacuo emprega ventosa especial de grande area com 1.200 a 2.500 cm² em borracha NBR shore 50A para preensao de sacos rafia, papel kraft, plastico laminado e valvulado com massa de 5 kgf a 50 kgf. A pressao de vacuo de -0,75 bar e gerada por sistema Venturi de duplo estagio com vazao de 150 a 220 NL por minuto a 6 bar.

A geometria da ventosa com labio flexivel adapta-se a superficies irregulares de sacos com material plissado, preservando a integridade da embalagem mesmo em operacoes intensivas. A taxa de vazamento aceita ate 12% sem comprometer a fixacao, garantindo aplicacao em sacos com costura ou solda imperfeita. O throughput alcanca 720 ciclos por hora com ciclo medio de 5 segundos.

A estrutura em aco SAE 1020 com tratamento de fosfatizacao e pintura epoxi RAL 5015 atende classe C4 conforme ISO 12944, adequada a ambientes com particulado de cimento, fertilizantes e quimicos. O conjunto rotativo permite giro de 360° com freio pneumatico, alcance horizontal de 2.500 a 4.000 mm e curso vertical de 2.200 mm. O MTBF declarado supera 14.000 horas.

O sistema de equilibrio pneumatico flutuante permite ao operador posicionar o saco com precisao de 10 mm aplicando forca menor que 4 kgf, conforme NR-17 e ISO 11228-1. O cilindro de elevacao de 100 mm de diametro proporciona velocidade vertical de 0,4 m/s controlada por valvula reguladora de fluxo. A valvula de retencao mantem vacuo em caso de queda da rede pneumatica, atendendo categoria 3 da ISO 13849-1.

O sensor analogico de pressao com saida 4-20 mA monitora estanqueidade em tempo real e aciona alarme audiovisual quando a pressao sobe acima de -0,4 bar. A botoeira de emergencia categoria 3 garante parada em menos de 200 ms. O bloqueio de seguranca por chave fisica atende NR-12 para manutencao em condicao de energia zero conforme ANSI Z244.1.

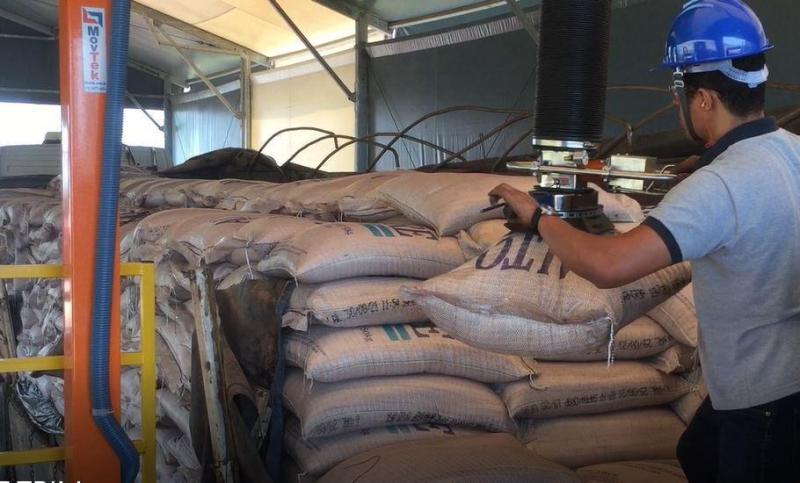

Aplicacoes incluem ensaque de cimento Portland CPV ARI, paletizacao de fertilizantes NPK, movimentacao de racoes balanceadas em granjas integradas, manuseio de sacos de farinha de trigo em moinhos com ATEX zona 22, abastecimento de envolvedoras stretch hood e operacoes em industria quimica. Versoes em aco inoxidavel AISI 304 com rugosidade Ra 0,8 micrometros atendem industria alimenticia conforme RDC 216 da ANVISA e padrao 3-A Sanitary Standards. O OEE em linhas equipadas alcanca 89% versus 68% em operacao manual, com reducao de afastamentos por LER em 70% conforme NIOSH lifting equation e ROI medio de 12 meses.
