Manipulador De Bobinas

Manipulador de Bobinas para Linhas de Conversão e Embalagem

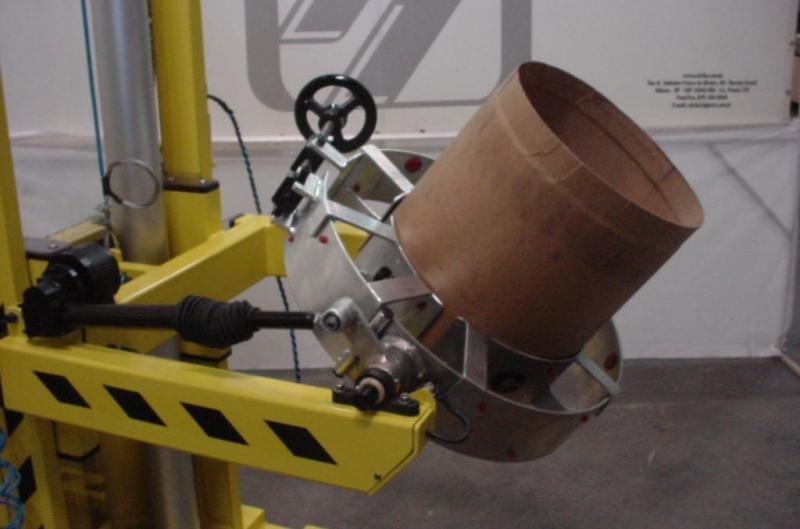

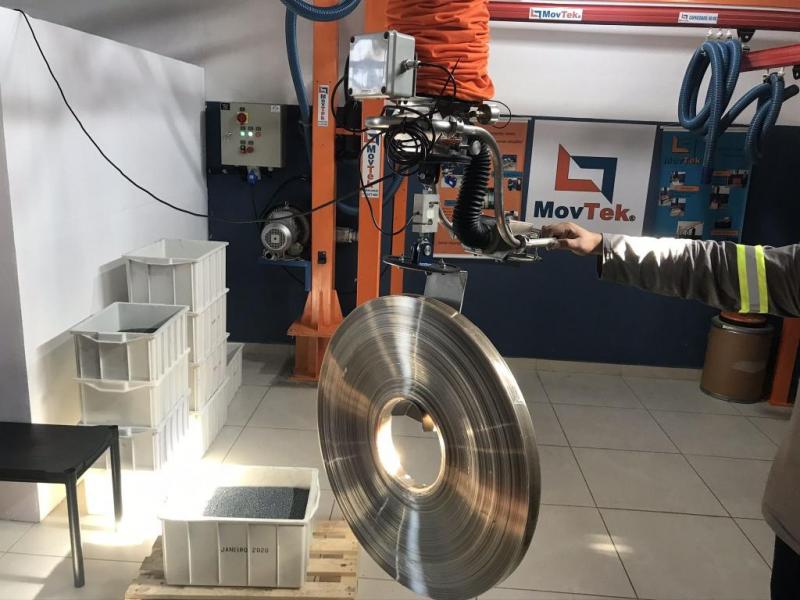

O manipulador de bobinas é equipamento crítico para movimentação ergonômica de rolos de filme stretch, BOPP, papel kraft e laminados em linhas de conversão e embalagem industrial. Projetado para operar com cargas entre 50 kgf e 800 kgf, o sistema combina garra mandril expansiva com cilindros pneumáticos de 6 bar, garantindo preensão concêntrica sem deformar o miolo de papelão de 76 mm ou 152 mm de diâmetro interno.

A estrutura tubular em aço SAE 1020 com tratamento superficial de zincagem eletrolítica oferece estabilidade dimensional e resistência à corrosão classe C3 conforme ISO 12944. O conjunto giratório de 360° com freio pneumático integrado permite reposicionamento da bobina nos eixos vertical e horizontal, eliminando esforço lombar do operador conforme exigência da NR-17 e NR-12. O throughput típico em desbobinadoras alcança 18 trocas por hora com ciclo de 200 segundos por bobina.

O atuador linear pneumático eleva cargas com curso útil de 1.800 mm e velocidade controlada por válvula reguladora de 0,2 m/s a 0,5 m/s. O equilíbrio pneumático mantém a carga suspensa sem necessidade de acionamento contínuo, reduzindo o consumo de ar comprimido em 35% comparado a sistemas hidráulicos convencionais. A botoeira de comando bimanual atende NR-12 com tempo de resposta inferior a 250 ms na parada de emergência categoria 3 conforme ISO 13849-1.

O MTBF projetado supera 12.000 horas com manutenção preventiva semestral nos selos de poliuretano e mancais de esferas com lubrificação para pó vedação IP54. A coluna telescópica permite alcance horizontal de 2.500 mm com capacidade de giro completo. Acabamento em pintura epóxi RAL 2004 com espessura de 80 micrometros garante durabilidade em ambientes industriais com umidade relativa até 85%.

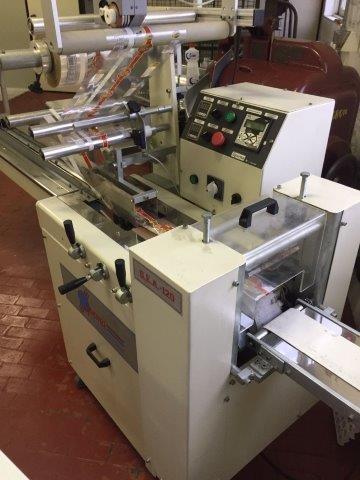

Aplicações incluem alimentação de envolvedoras de pallets stretch wrap, troca de bobinas em flow packs horizontais, abastecimento de seladoras L-bar e movimentação em centros de distribuição. A integração com pontes rolantes e trilhos aéreos KBK amplia a área útil de cobertura em 40 m² por unidade. A operação requer treinamento NR-11 e NR-12 com renovação anual conforme ISO 9001.

O critério de seleção B2B considera massa máxima da bobina, diâmetro externo de 150 mm a 1.200 mm, largura útil até 1.500 mm e tipo de mandril expansivo. Modelos com servomotor e CLP Siemens S7-1200 oferecem rastreabilidade de operação e integração MES via protocolo Profinet. O ROI médio em linhas com mais de 200 trocas mensais é de 14 meses considerando redução de afastamentos por LER e aumento de OEE em 8 pontos percentuais.
