Manipulador Modular

Manipulador Modular Reconfiguravel para Multiplas Aplicacoes Industriais

O manipulador modular e uma plataforma de engenharia que permite reconfiguracao do efetuador final em menos de 90 segundos atraves de interface mecanica padronizada com flange ISO 9409-1-50-4-M6 e conector pneumatico-eletrico de 12 vias. A capacidade nominal e de 300kgf na lanca extendida com alcance de 3.000mm e ciclo medio de 12s para operacoes de pick-and-place repetitivas.

A arquitetura modular incorpora bracos articulados em aluminio extrudado liga 6082-T6 com modulo de elasticidade 70GPa e densidade 2.7 g/cm3, garantindo relacao rigidez-peso superior a aco carbono em 35%. Os mancais utilizam rolamentos angulares classe ABEC-5 com lubrificacao por graxa de litio NLGI-2, oferecendo MTBF acima de 16.000 horas mesmo em ciclos exigentes de 1.500 movimentacoes/dia.

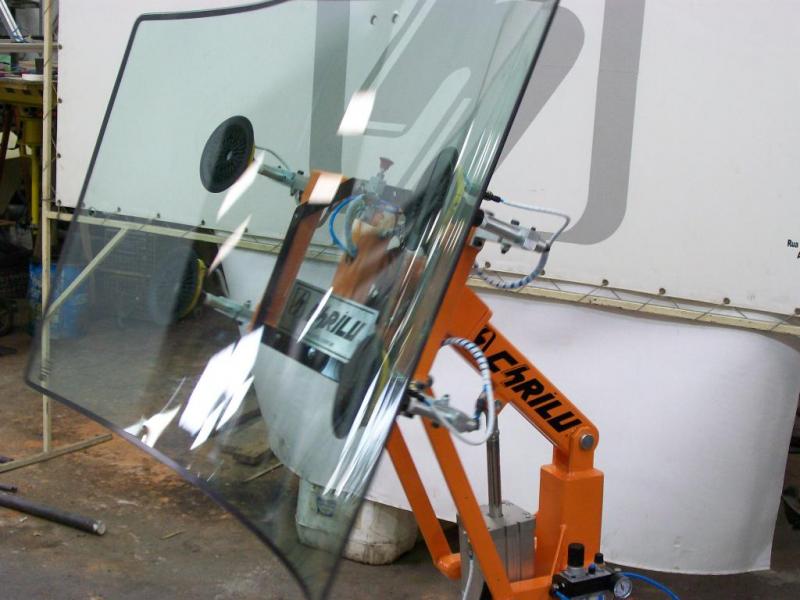

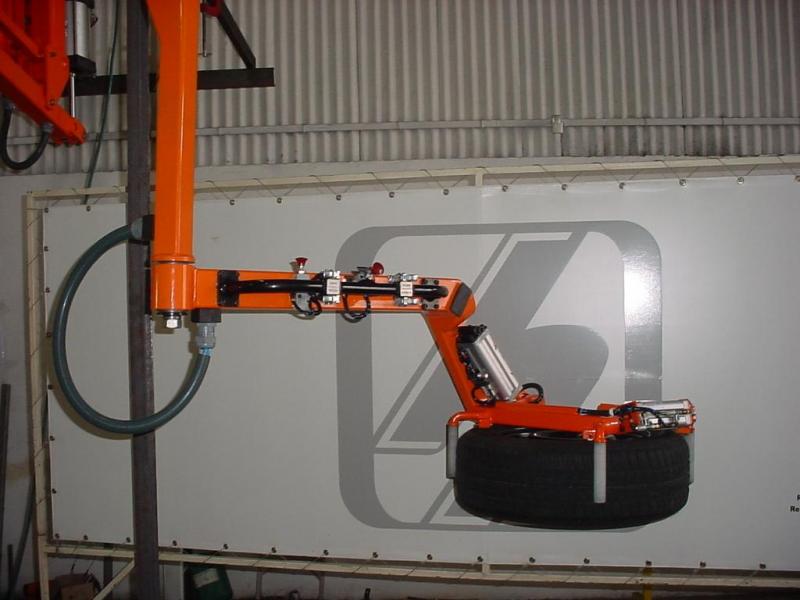

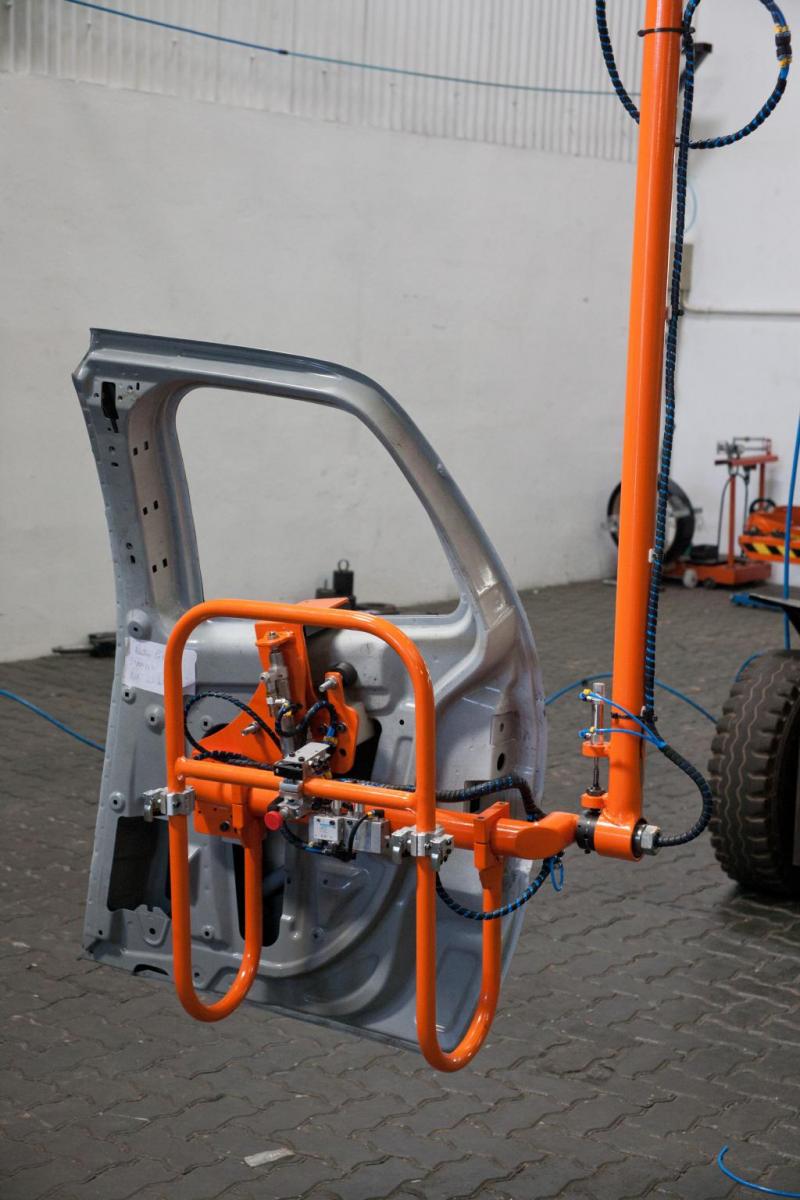

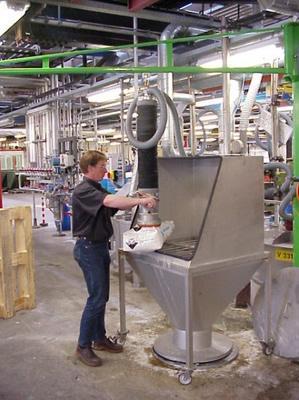

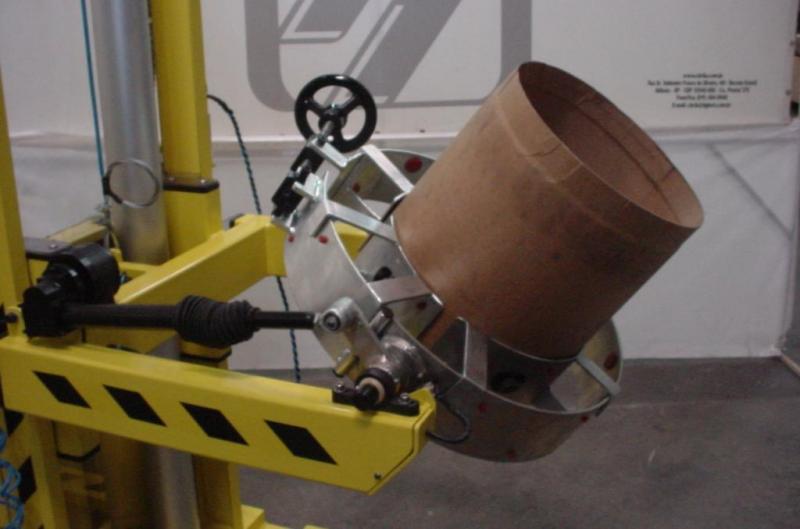

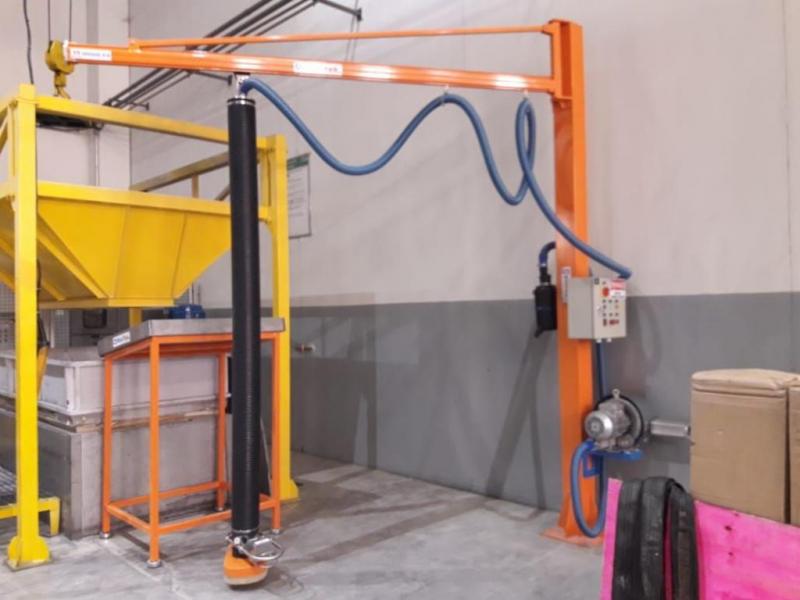

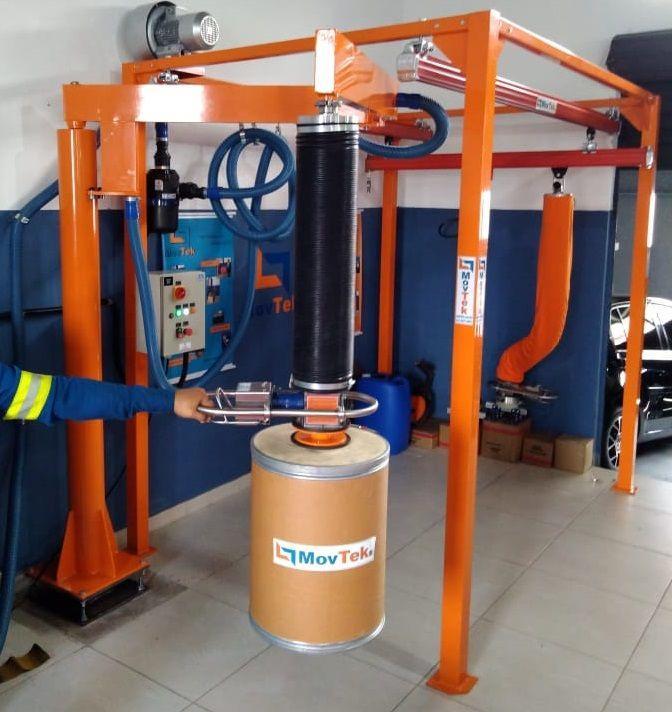

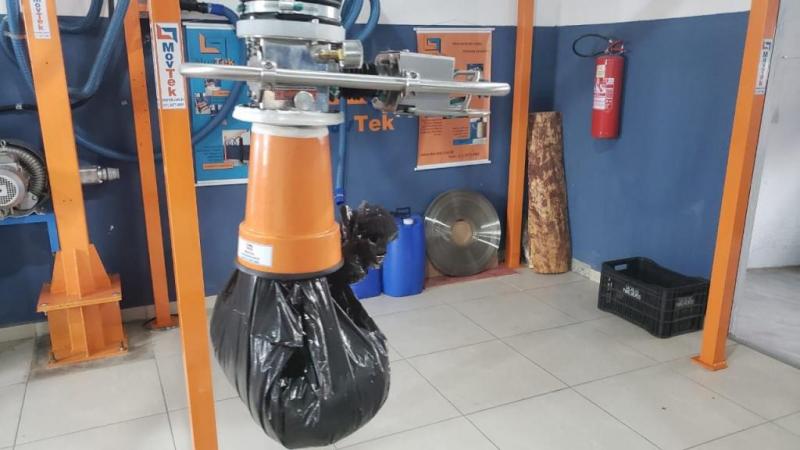

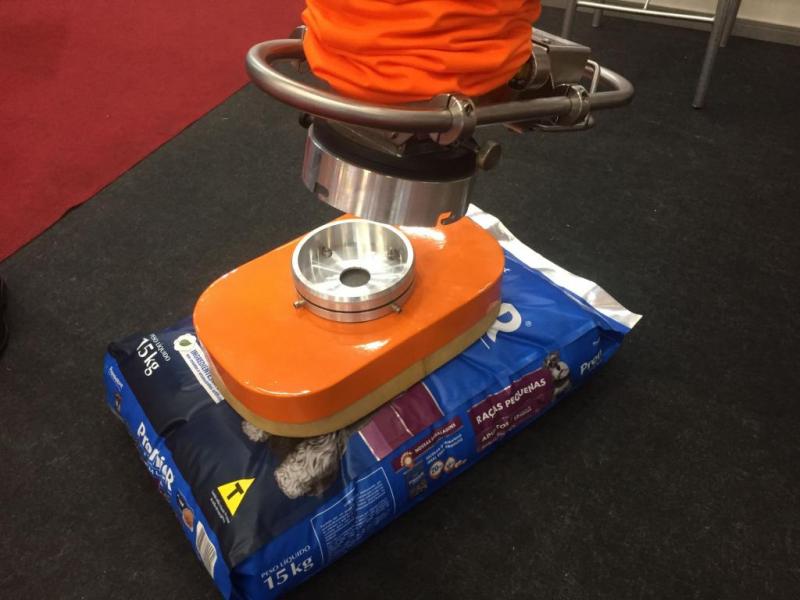

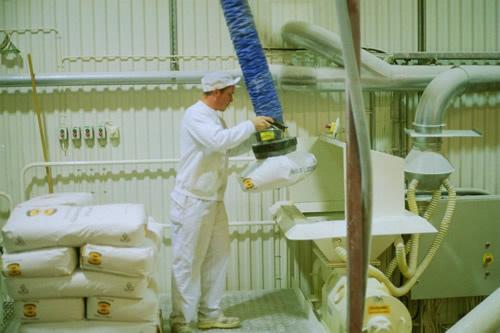

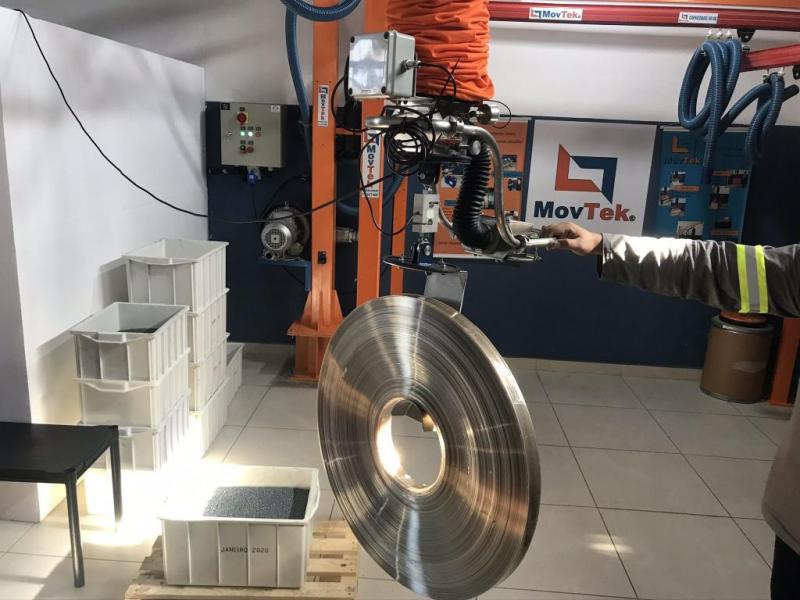

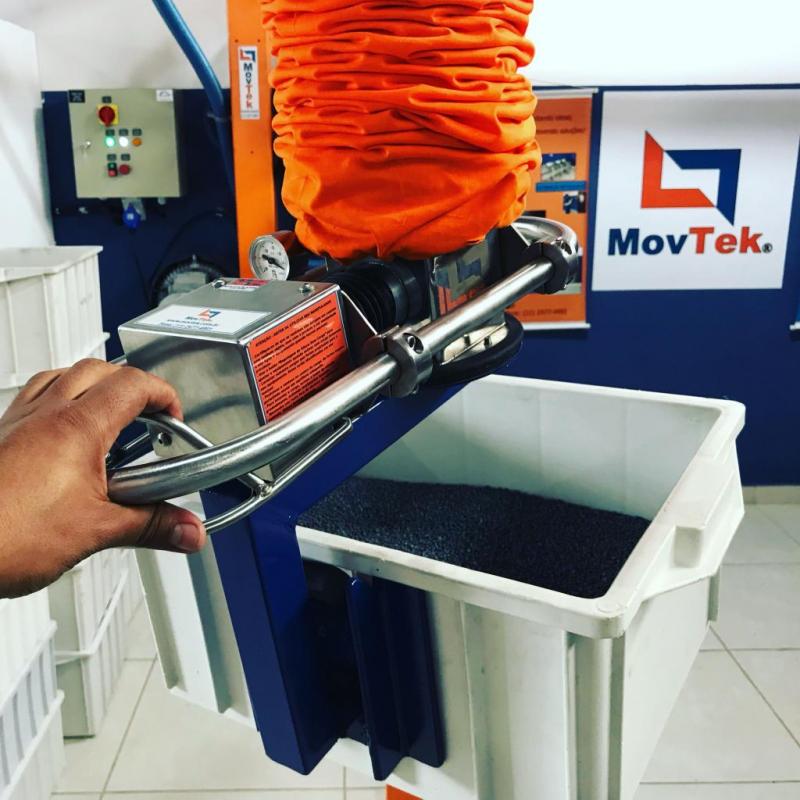

Os efetuadores intercambiaveis cobrem garra para tambores 200L, ventosa retangular para sacaria 50kgf, pinca para caixas papelao ate 600x400x400mm e suporte para bobinas com mandril expansivel diametro 76 a 152mm. O sistema de identificacao por RFID HF 13.56MHz reconhece automaticamente o efetuador acoplado e ajusta parametros de forca, velocidade e curva de aceleracao no IHM da maquina.

O painel eletrico atende NBR IEC 60204-1 com IP54, contatores categoria AC-3, fonte 24VDC redundante e ethernet industrial Profinet para integracao com SCADA. As funcoes de seguranca cumprem ISO 13849-1 PLd categoria 3 com modulo de seguranca dedicado, parada controlada SS1, monitoramento de velocidade SLS e parada de emergencia STO. A conformidade NR-12 e atestada por dossie tecnico de 320 paginas com Analise de Risco quantitativa.

A versatilidade do manipulador modular reduz custos de capital em ate 42% comparado a tres equipamentos dedicados, alem de minimizar footprint de chao de fabrica em 18m2. O OEE composto observado em planta de cosmeticos com mix de 8 SKUs supera 89%, enquanto o tempo medio de troca de produto MTTC fica abaixo de 4 minutos, viabilizando lotes pequenos com economia de escala.

O projeto atende NBR ISO 12100 com hierarquia de medidas de seguranca, EN 13155 para acessorios de elevacao nao fixos, NR-11 sobre transporte de cargas e RoHS para componentes eletronicos. A pintura padrao utiliza primer epoxi 60 micrometros mais acabamento poliuretano 80 micrometros com Ra 3.2 micrometros, sendo opcional acabamento sanitario com aco inoxidavel AISI 316L Ra 0.4 micrometros para industria farmaceutica.
