Manipulador A Vácuo Para Chapas

Manipulador a vácuo para chapas metálicas e não metálicas

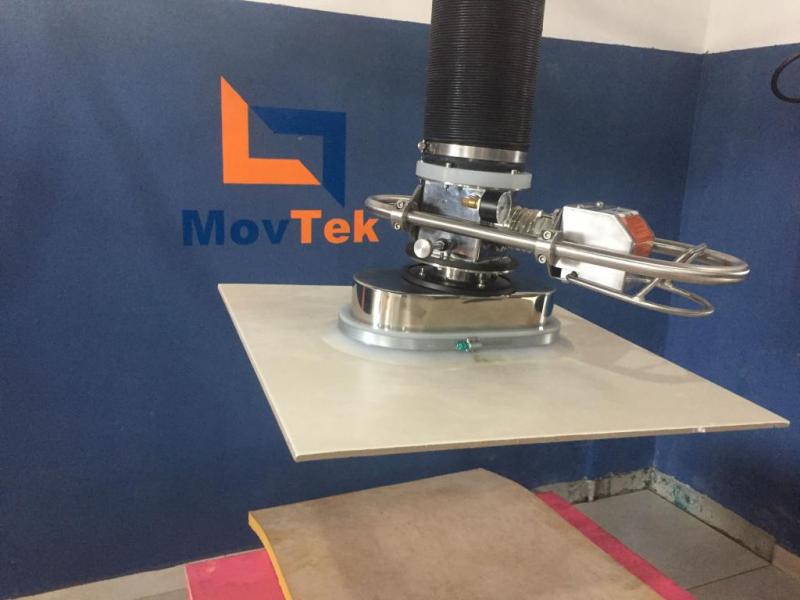

O manipulador a vácuo para chapas é projetado para içamento e posicionamento ergonômico de chapas de aço carbono, inox AISI 304/316, alumínio, cobre, MDF, compensado, vidro float, policarbonato e ACM, com massa de 50 a 250 kgf e dimensões até 3.000 x 1.500 mm. O equipamento opera com depressão de menos 0,75 a menos 0,9 bar via bomba de vácuo de palhetas rotativas (vazão 40 a 160 m³/h) ou turbina de canal lateral para superfícies porosas.

A garra utiliza arranjo múltiplo de ventosas em NBR 60 Shore A para metais ou silicone 50 Shore A para vidros e plásticos, com diâmetro de 150 a 300 mm. A força de sustentação total supera 3.000 N com fator de segurança 2,0 (carga vertical) e 4,0 (carga horizontal) conforme EN 13155. O sistema utiliza válvulas de retenção e reservatório de vácuo de 5 a 20 litros para garantir sustentação por mais de 60 segundos em caso de falha de energia.

A estrutura em aço SAE 1045 ou alumínio aeronáutico 6082-T6 suporta momento fletor superior a 5.000 N.m, com alcance horizontal de 2,5 a 6,0 metros e rotação de 360 graus. O acabamento por pintura epóxi de 80 micrometros ou anodização classe II garante resistência à corrosão conforme NBR 8094 (névoa salina superior a 500 horas).

A conformidade normativa cobre NR-11, NR-12 (categoria 3 PLd conforme ISO 13849-1), NR-17, NBR ISO 12100, EN 13155 (acessórios de elevação não fixos), NBR 8400 (cálculo de equipamentos de elevação) e RoHS. O painel elétrico atende NBR IEC 60204-1 com grau de proteção IP54 e proteção contra choque conforme NBR 5410.

Os benefícios mensuráveis incluem aumento de produtividade em 50%, redução de risco de queda de chapa em 95%, eliminação de duas pessoas por operação e payback inferior a 14 meses em corte a laser, dobradeira CNC, prensa hidráulica e montagem de fachadas. A precisão de posicionamento atinge mais ou menos 1 mm com auxílio de suporte balanceado, e o ciclo de captação é inferior a 4 segundos.

Atendemos serralherias, indústria metalmecânica, vidraçarias, marmorarias (com adaptação de ventosas para granito polido Ra menor que 0,8 micrometros), fabricantes de eletrodomésticos e construção civil. Fabricação nacional, prazo a partir de 30 dias úteis, garantia 24 meses e treinamento NR-11/NR-12 incluso.
