Manipulador A Vácuo Para Caixas
O mercado de Manipulador A Vácuo Para Caixas é amplo e conta com produtos e serviços que podem ser úteis em diversas aplicações. No Maquinas Embalagens, portal especializado na geração de negócios para o mercado B2B.
Descrição
Manipulador a vácuo para caixas com engenharia ergonômica

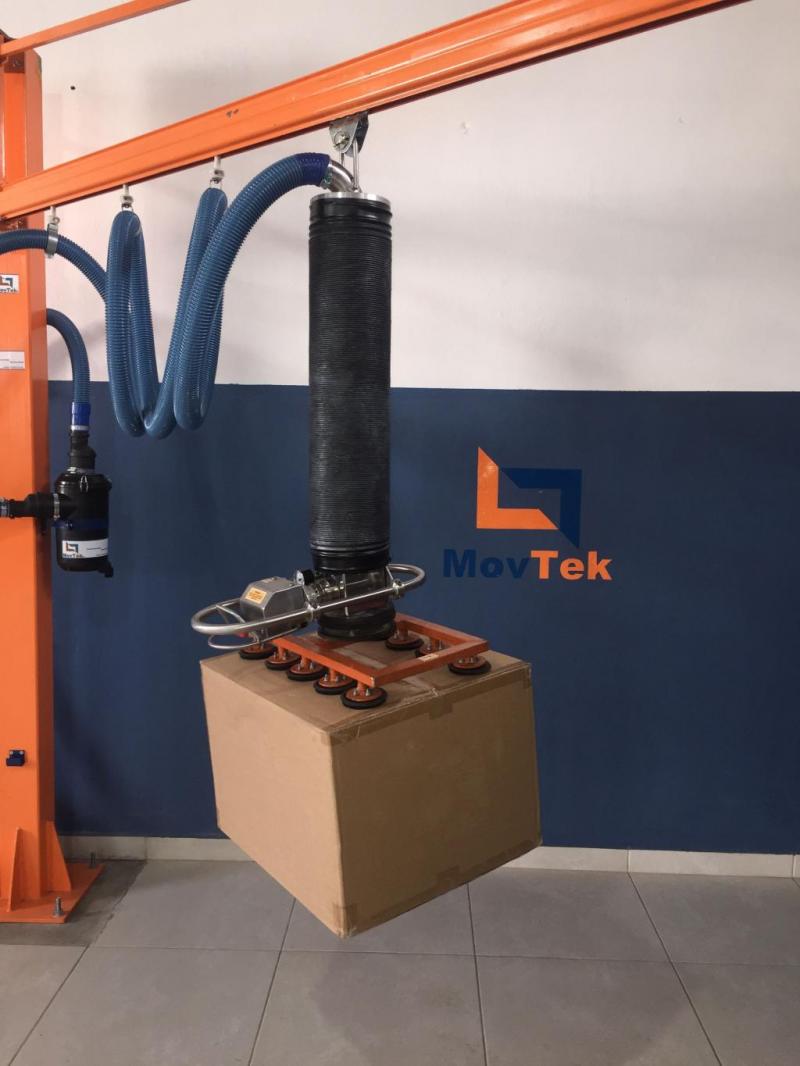

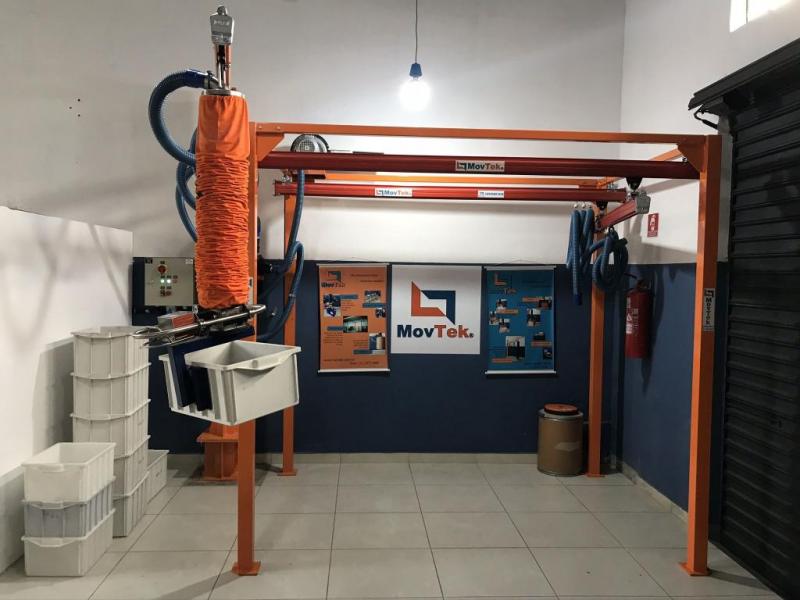

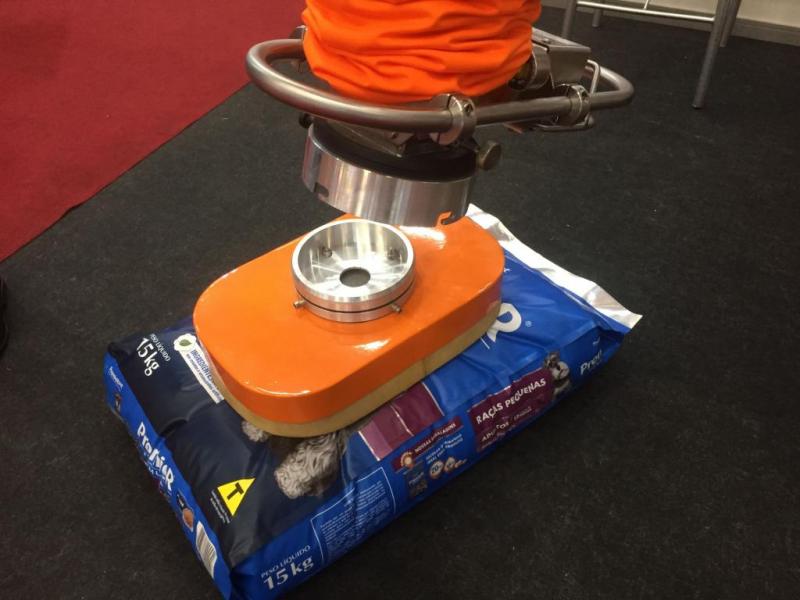

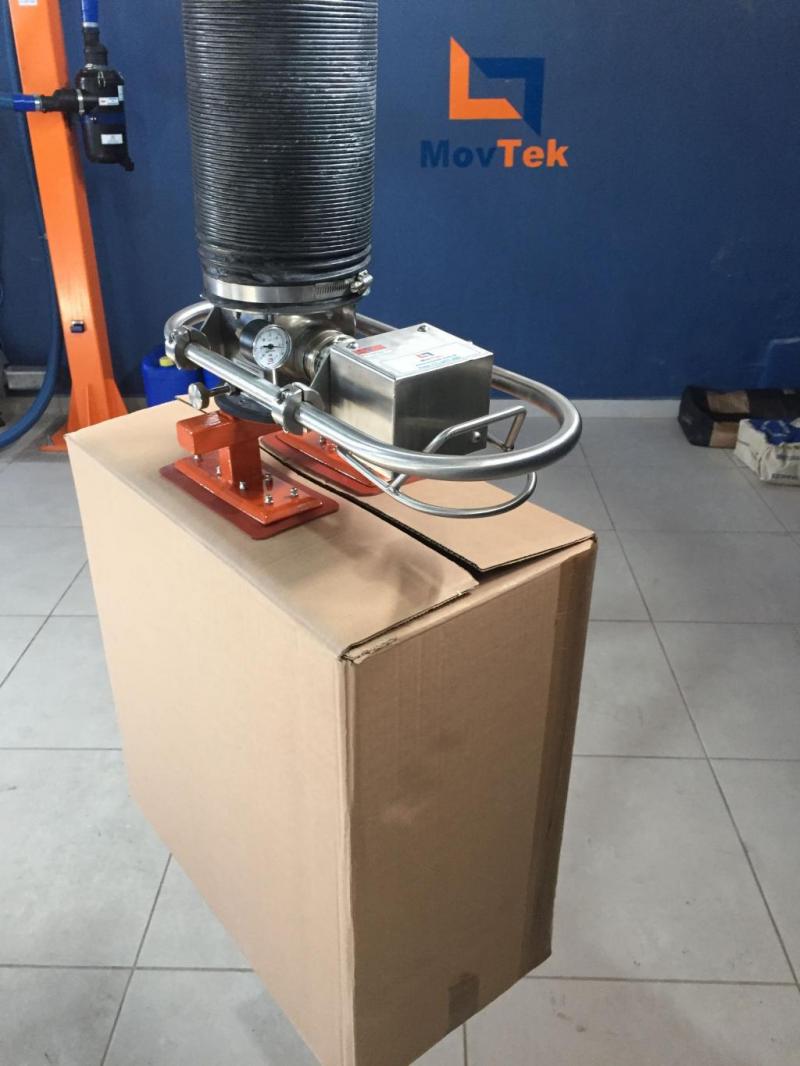

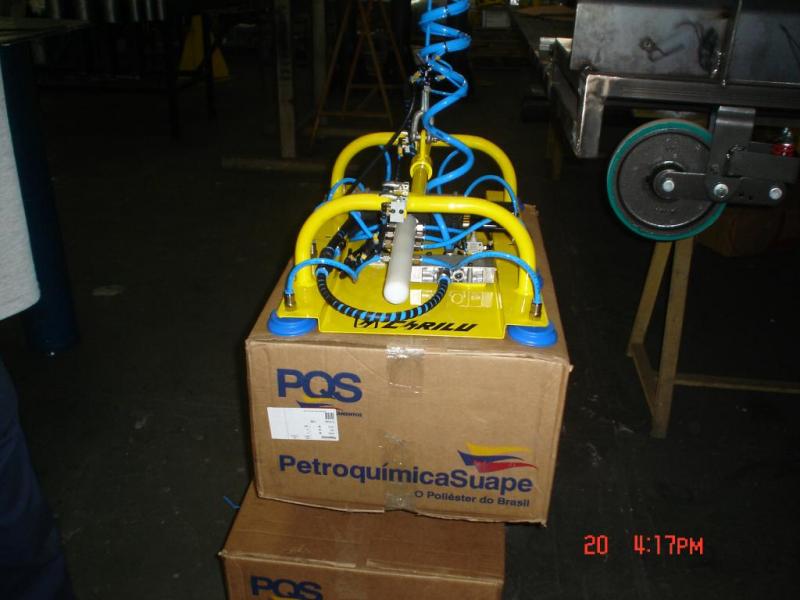

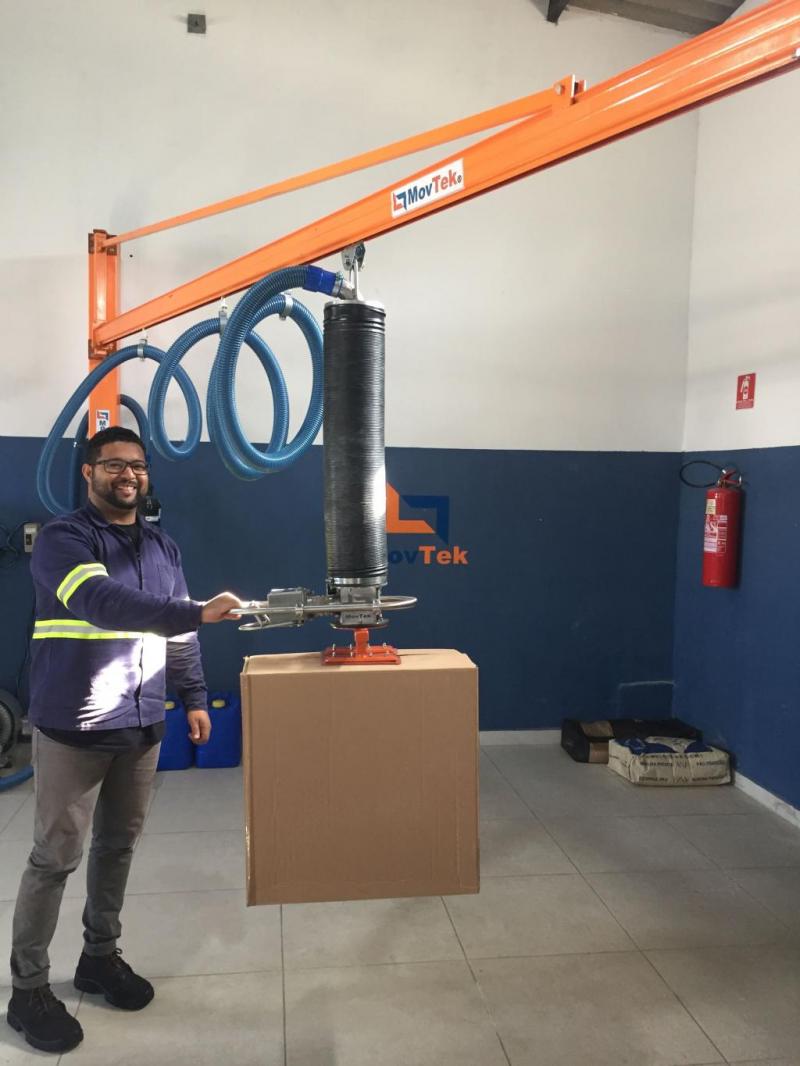

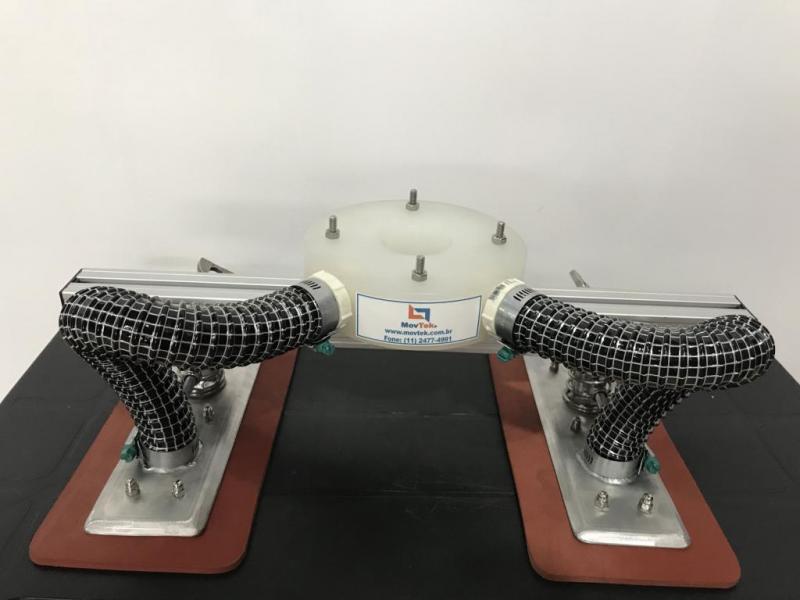

O manipulador a vácuo para caixas é equipamento ergonômico industrial para movimentação de caixas papelão ondulado BC 350 g/m², caixas plásticas polipropileno corrugado e caixas de madeira pinus tratada com capacidade nominal de 15 kgf a 150 kgf. Sistemas utilizam ventosas de fole em silicone FDA shore A 50 com diâmetro 80 a 150 mm, gerando vácuo -0,5 a -0,75 bar com vazão 30 a 150 m³/h.
A estrutura em aço SAE 1020 com pintura epóxi poliuretânica 100 micrometros e rugosidade Ra 3,2 atende classe de corrosão C3 ISO 12944. O alcance horizontal varia 1800 a 3800 mm com cobertura angular 270° a 360° e curso vertical 1500 a 2800 mm. Bomba de vácuo Venturi (Piab, Schmalz) ou rotativa de palhetas (Becker, Busch) com vida útil acima de 20000 horas e MTBF acima de 9500 horas.
A conformidade com NR-11, NR-12, NR-17 e NBR ISO 12100 é mandatória, com categoria de segurança PLd ISO 13849-1, válvula anti-queda redundante (resposta menor que 0,3s), reservatório de vácuo de segurança (autonomia 30s em falha de energia), botoeira emergência cogumelo categoria 0 e painel IEC 60204-1 IP54. Equipamentos certificados apresentam OEE superior a 88 por cento e throughput de 400 a 900 caixas/hora.
Critérios B2B de seleção incluem análise antropométrica NR-17 (P5 a P95), levantamento ergonômico in loco, simulação 3D do layout, reologia do conteúdo da caixa (densidade, fragilidade), regime de trabalho (1, 2 ou 3 turnos) e integração CLP via Profinet/EtherCAT. A estanqueidade das ventosas deve superar 95 por cento mesmo em superfícies com rugosidade da caixa Ra 12,5.
O ciclo médio de movimentação é de 6 a 9 segundos com fator de segurança estrutural 4:1 (FEA validado) e cabos EN 13155 fator 5:1. Manipuladores reduzem afastamentos por LER/DORT em até 80 por cento conforme NR-17 e melhoram OEE da linha de paletização. Garantia 12 a 18 meses, treinamento NR-12 incluso (mínimo 8h) e plano de manutenção preventiva a cada 500 horas. Solicite Data Sheet técnico e proposta turnkey personalizada.
| Especificação | Valor |
| Capacidade | 15 a 150 kgf |
| Vácuo | -0,5 a -0,75 bar |
| Alcance | 1800 a 3800 mm |
| Ciclo | 6 a 9 s |
| Throughput | 400 a 900 cx/h |
| MTBF | 9500 h |
| Norma | NR-12 NR-17 NBR ISO 12100 |
